Teardown dell’Apple TV di quarta generazione

iFixit anche quest’anno ci mostra cosa c’è all’interno della nuova Apple TV ed anche cosa cela il Siri Remote ovvero il nuovo telecomando bluetooth.
Alla nuova Apple TV è stato assegnato un punteggio molto alto in riparabilità, ricordiamo che più alto è il punteggio più è semplice smontare il dispositivo. Il nuovo dispositivo è alto circa mezzo pollice in più rispetto alla precedente versione e pesa anche poco più del 50% in più, ma siccome non dovete tenerla in mano il peso è trascurabile.

All’interno invece, abbiamo un dissipatore ed un alimentatore che supporta la velocità di calcolo del nuovo processore dual-core A8 con 2 GB di RAM, cloccato ad 1.8GHz.

ifixit teardown apple tv 4 image 001 Teardown dellApple TV di quarta generazione

Apple TV Hardware:

  • Apple A8 APL1011 SoC, con SK Hynix H9CKNNNBKTBRWR-NTH 2 GB LPDDR3 SDRAM
  • SK Hynix H2JTEG8VD1BMR 32 GB NAND flash
  • “Universal Scientific Industrial” 339S00045 modulo Wi-Fi
  • SMSC LAN9730 USB 2.0 da 10/100 ethernet controller
  • Apple 338S00057
  • Fairchild Semiconductor DF25AU
  • NXP 1112

Siri Remote Hardware:

  • ST Microelectronics STM32L151QD a bassisima potenza ARM Cortex-M3 MCU
  • Controller touch screen Broadcom BCM5976C1KUB6G
  • Modulo Bluetooth CSR (Qualcomm) CSR1010
  • Texas Instruments TMS320C55
  • ST Microelectronics AS5C Y523
  • Texas Instruments TI49C37GI e TI55CHL6I

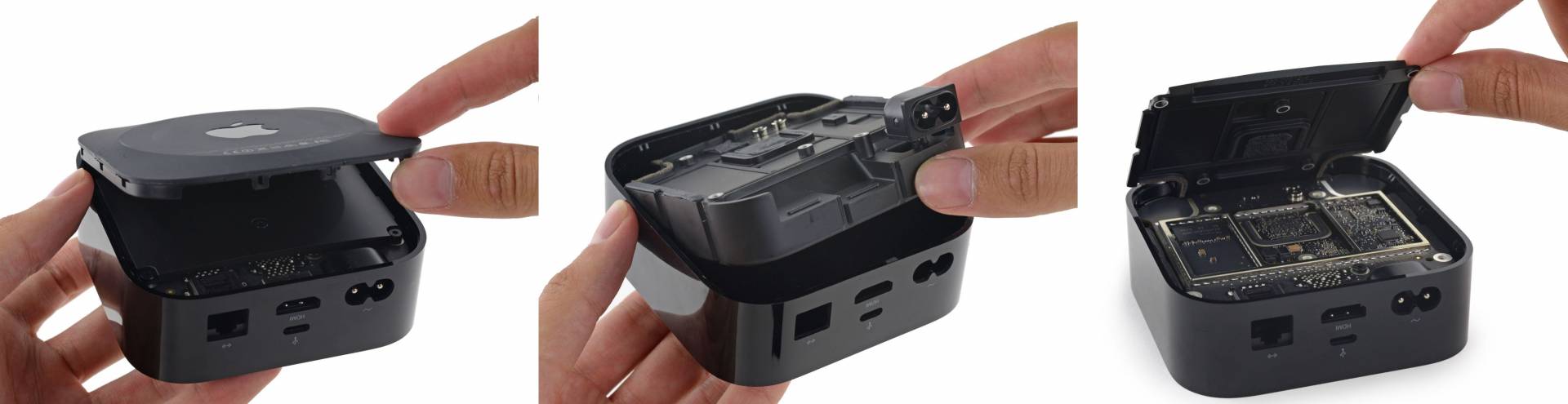

“C’è un enorme mancanza di cavi che connettono l’alimentatore alla scheda logica” ha detto iFixit, ipotizzando che la potenza venga trasmessa tramite le nuove viti poste nel dissipatore di calore.

%name Teardown dellApple TV di quarta generazione

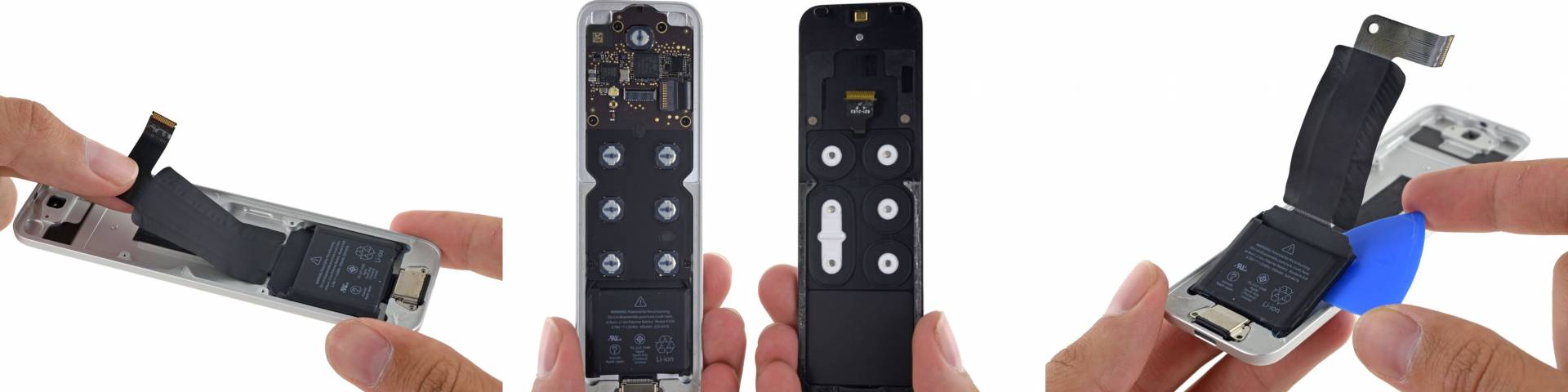

Ed il Siri Remote?
“La batteria del telecomando è saldata con il connettore Lightning, ma non è tutto, dovrebbero essere dei componenti con basso costo di sostituzione” hanno aggiunto.

%name Teardown dellApple TV di quarta generazione

iFixit assegna alla nuova Apple TV un punteggio di riparabilità di ben 8 su 10 punti, in linea con i precedenti modelli.

  • L’alimentatore è un pezzo separato, sostituibile se si dovesse rompere, come anche il suo jack AC.
  • Viti standard Torx e non proprietarie Apple.
  • Il telecomando è tenuto da un forte adesivo, ma è facilmente apribile facendo leva.
  • La batteria ed il connettore lightning sono saldati insieme, e dovrebbero avere un basso costo per la sostituzione.

Immagini tratte da iDownloadBlog
