iFixit smonta l’Apple Pencil, con la scheda madre più piccola che abbiano mai visto

Stando al teardown dell’Apple Pencil, realizzato da iFixit, l’ultimo ritrovato tecnologico Bluetooth di casa Apple ha la scheda madre più piccola di qualsiasi altro dispositivo che iFixit abbia mai smontato.
L’Apple Pencil (con numero modello A1603) è alta 175 mm e spessa 8.9 mm, ha un connettore Lightning per la ricarica ed offre fino a 12 ore di durata della batteria.

Punta sofisticata:

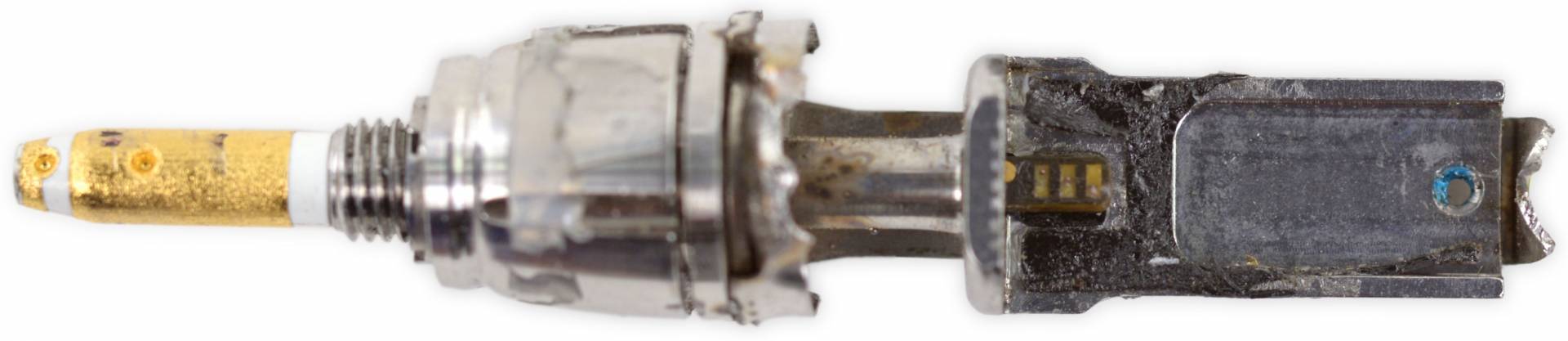

Facendo un balzo nella parte più estrema dell’Apple Pencil e quindi nella punta, c’è una piccola lamina di metallo che collega due estremità della punta. Il digitalizzatore determina l’angolo e l’orientamento relativo alla penna sul display, e regola il tratto di conseguenza, misurando la distanza da ogni emettitore allo schermo.

apple pencil ifixit teardown 005 iFixit smonta lApple Pencil, con la scheda madre più piccola che abbiano mai visto

Come ben sapete, l’Apple Pencil utilizza un Bluetooth 4.1 per connettersi all’iPad Pro. In fatti, il tablet, riesce a riconoscere quando un Apple Pencil sta toccando lo schermo accoppiandosi automaticamente con esso.

Batteria e scheda madre molto sottili:

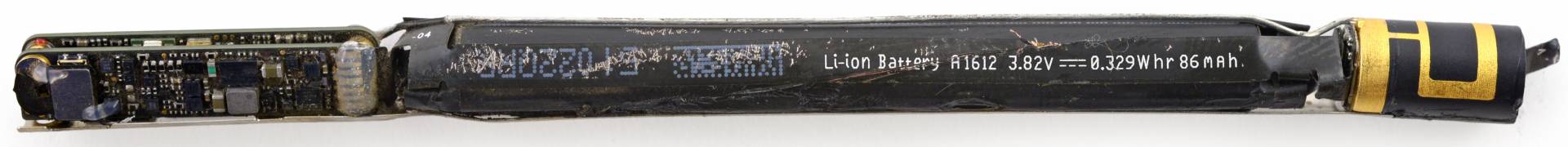

A differenza della Suface Pen di Microsoft, che utilizza delle batterie di tipo AAAA, l’Apple Pencil ha una batteria interna, ricaricabile, da 3.82 V, 0.329 Wh agli ioni di litio che riesce a mantenere solamente “il %5 di carica di una batteria di iPhone 6s”.

apple pencil battery ifixit teardown 001 iFixit smonta lApple Pencil, con la scheda madre più piccola che abbiano mai visto

Impiega meno di 15 minuti a ricaricarsi completamente, con circa 15 secondi di ricarica si hanno 30 minuti di autonomia. La penna viene spedita con un adattatore Lightning-to-Lightning per permettere agli utenti di non poter solamente caricare la propria penna dal proprio iPad.

apple pencil ifixit teardown 004 e1447944200336 iFixit smonta lApple Pencil, con la scheda madre più piccola che abbiano mai visto

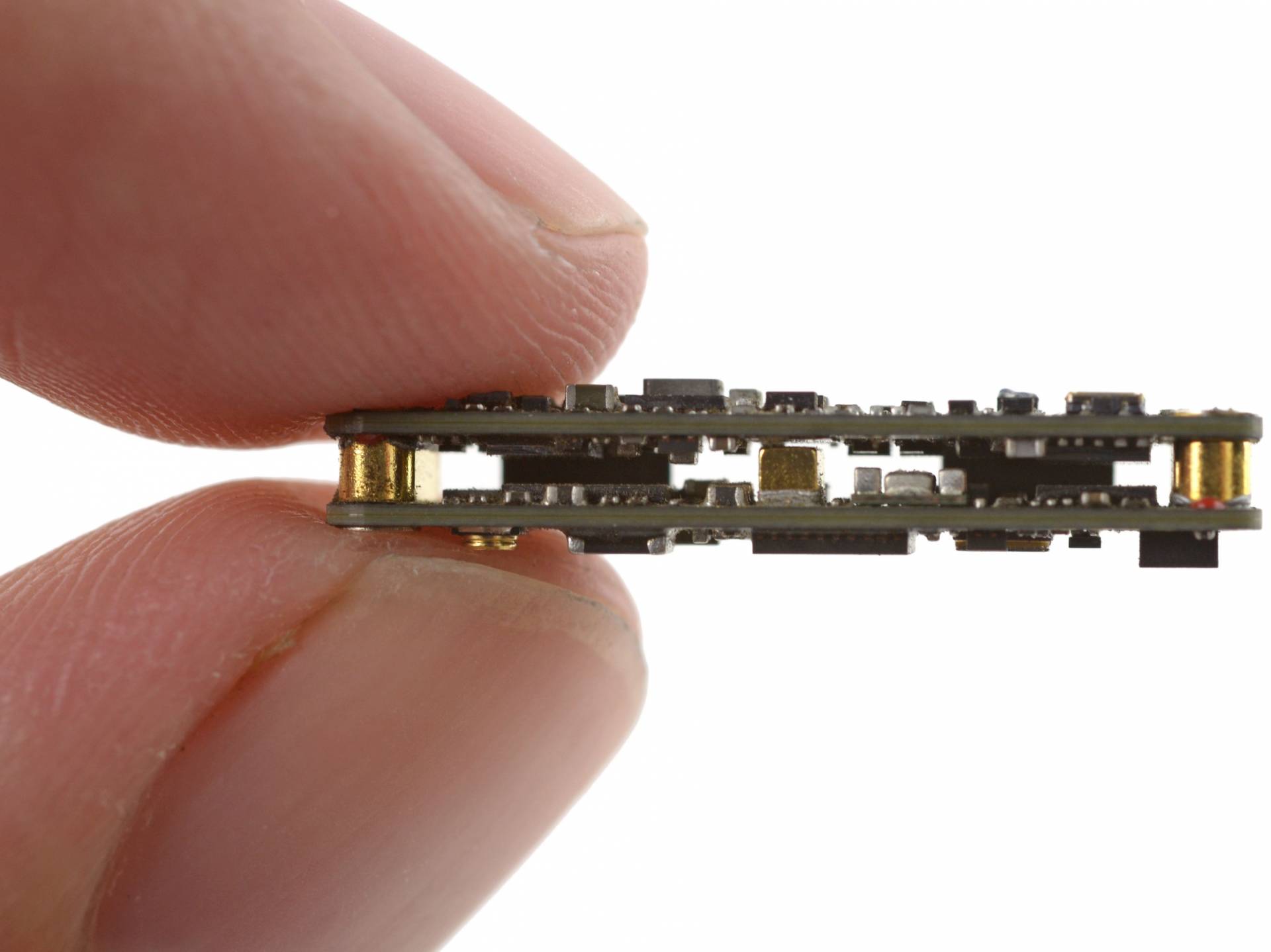

Come abbiamo già detto, la scheda madre è uno dei componenti più sorprendenti. Pesa solamente un grammo. “Questa piccola scheda madre può essere piegata a metà per risparmiare ancora più spazio” fa notare iFixit.

Bassa riparabilità:

Da quanto potete aver capito, è molto difficile riparare un Apple Pencil, in quanto i componenti sono molto uniti tra loro. iFixit ha dato all’accessorio un punteggio di riparabilità pari ad uno su dieci, chiaramente dieci è il punteggio più semplice per una riparazione.

Immagini tratte da iDownloadBlog
