Disponibile il teardown di iPhone 6s a cura di iFixit

Come sempre iFixit ci tiene al passo con i vari smontaggi dei dispositivi Apple e non, questa volta si sono cimentati nello smontaggio del nuovo iPhone 6s da 4.7 pollici (modello A1688/A1633).

Nonostante il nuovo iPhone monti una batteria leggermente più piccola a causa del display più pesante, il nuovo Taptic Engine di Apple ed il chip A9 più grande fanno guadagnare ad iPhone 6s lo stesso punteggio di riparabilità dell’iPhone 6.

iFixit ha affermato che “entrare all’interno del nuovo iPhone è quasi semplice come l’anno scorso”.
Ecco qualche dato:

A9: La terza generazione di microchip a 64 bit di Apple ha avuto un aumento di grandezza rispetto al precedente modello, A8 per intenderci, e adesso misura 14.5 x 15 mm in confronto ai 13.5 x 14.5 mm dell’A8.

Coprocessore di movimento M9: La terza generazione del coprocessore di movimento Apple è sostanzialmente un componente “rebranded” prodotto da NXP. La compagnia ha risparmiato spazio includendo nel chip A9 il nuovo coprocessore M9.

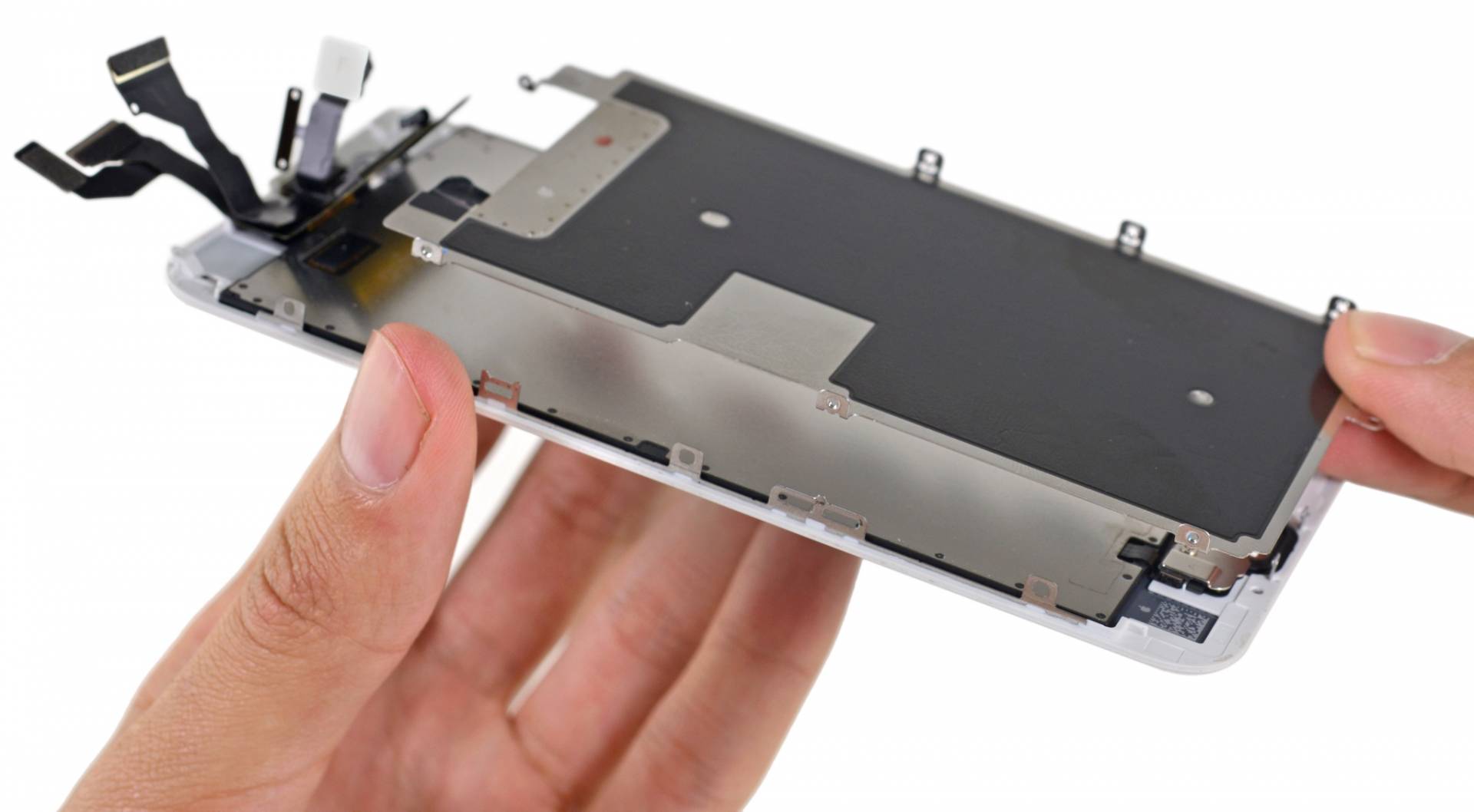

Display più pesante: Il 3D Touch richiede uno strato aggiuntivo, comprensivo di 96 sensori di pressione. E’ incorporato nel pannello della retroilluminazione e pesa 15 grammi più circa 60 grammi più del display dell’iPhone 6. Come sappiamo, il 3D Touch è la causa primaria dell’aumento di peso dell’iPhone 6s e anche dell’impercettibile spessore confrontato al suo predecessore.

ifixit iphone 6s teardown image 002 3d touch Disponibile il teardown di iPhone 6s a cura di iFixit

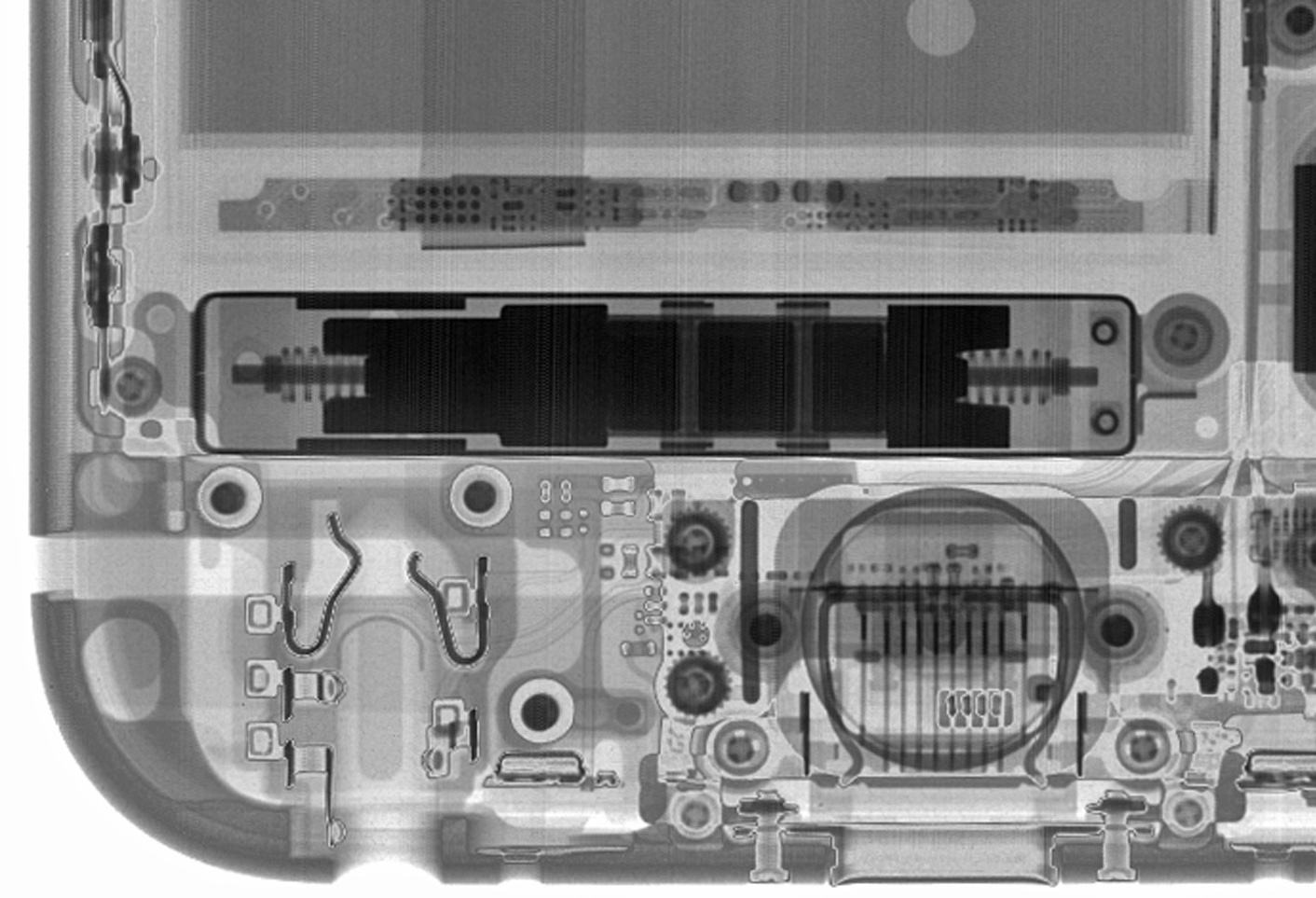

Taptic Engine: Il Taptic Engine di Apple ha debuttato per la sua prima volta su Apple Watch, e successivamente è stato introdotto anche nei trackpad dei nuovi notebook Mac e adesso ha rimpiazzato i vecchi motorini della vibrazione presenti nei precedenti modelli di iPhone.

ifixit iphone 6s teardown image 003 taptic engine Disponibile il teardown di iPhone 6s a cura di iFixit



Batteria più piccola: A causa del 3D Touch e del Taptic Engine che richiedono più spazio, Apple ha dovuto ridurre la grandezza della batteria, lasciandone però inalterata la durata. Le celle agli ioni di litio arrivato fino a 3.8 V, 6.55 Whr con ben 1,715 mAh, una piccola ma notevole diminuzione di batteria se confrontata ai 1,810 mAh di iPhone 6.

Per gli amanti dei semiconduttori, qui c’è la lista completa dei chip all’interno dell’iPhone 6s:



  • Apple A9 APL0898 SoC + Samsung 2 GB LPDDR4 RAM
  • Qualcomm MDM9635M LTE Cat. 6 Modem (confrontato al MDM9625M disponibile su iPhone 6)
  • InvenSense MP67B giroscopio a 6 assi e Accelerometro (uguale a quello disponibile su iPhone 6)
  • Bosch Sensortec 3P7 LA Accelerometro a 3 assi (come il BMA280)
  • TriQuint TQF6405 Power Amplifier Module
  • Skyworks SKY77812 Power Amplifer Module
  • Avago AFEM-8030 Power Amplifier Module
  • 57A6CVI
  • Qualcomm QFE1100 Envelope Tracking IC
  • Toshiba THGBX5G7D2KLFXG 16 GB 19 nm NAND Memoria Flash
  • Universal Scientific Industrial 339S00043 Modulo Wi-Fi
  • NXP 66V10 NFC Controller (contro 65V10 disponibile in iPhone 6)
  • Apple/Dialog 338S00120 Power Management IC
  • Apple/Cirrus Logic 338S00105 Audio IC
  • Qualcomm PMD9635 Power Management IC
  • Skyworks SKY77357 Power Amplifier Module
  • Murata 240 Front-End Module
  • RF Micro Devices RF5150 Antenna Switch
  • NXP 1610A3
  • Apple/Cirrus Logic 338S1285 Audio IC
  • Texas Instruments 65730AOP Power Management IC
  • Qualcomm WTR3925 Radio Frequency Transceive
  • 343S00014

Il cavo del Touch ID è sempre associato alla scheda logica complicandone nuovamente la riparazione.
iFixit ha assegnato un voto di 7 su 10 come riparabilità ed ecco i due motivi principali:

  • Il display continua ad essere il componente primario per lo smontaggio il che rende semplice la sostituzione in caso di rottura.
  • Semplice accesso alla batteria. La rimozione richiede il cacciavite pentalobato proprietario di Apple e la conoscenza della tecnica di rimozione dell’adesivo, non è difficile.

Eravate curiosi di sapere com’è fatto il nuovo iPhone 6s? Fatecelo sapere tramite i commenti.
